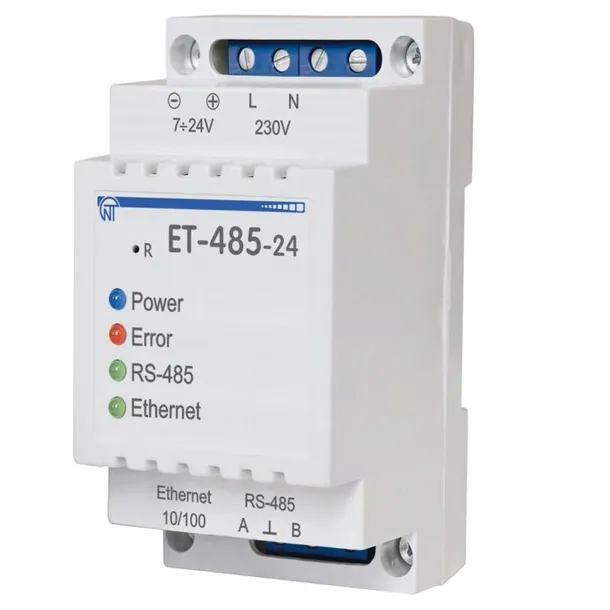

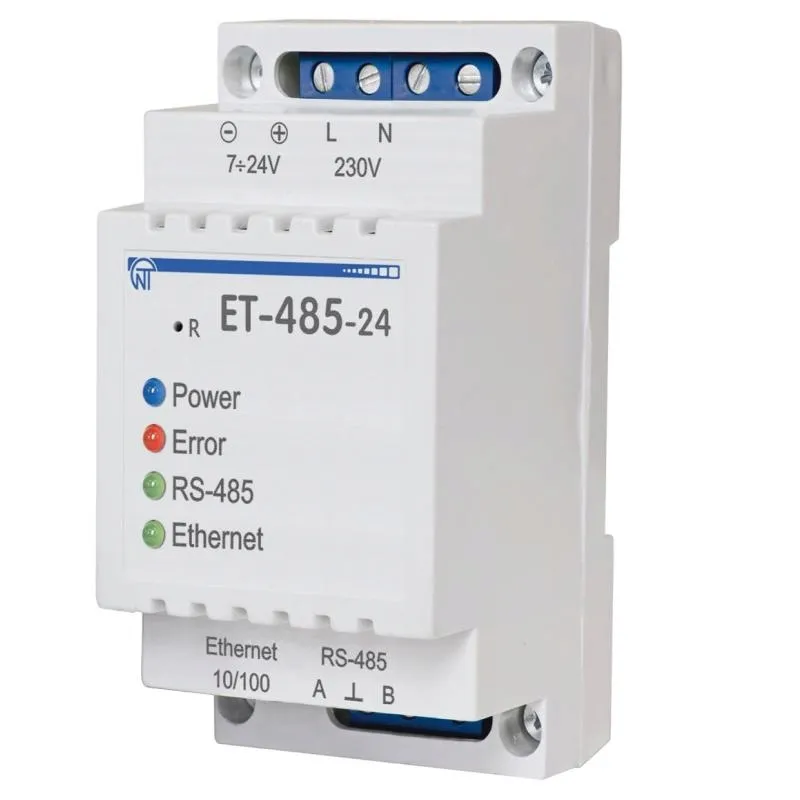

Konwerter interfejsów ET-485 24V

Konwerter interfejsów ET-485 24V

Konwerter jest przeznaczony do wymiany danych pomiędzy urządzeniami podłączonymi do sieci Ethernet 10BASE-T i 100BASE-T a urządzeniami wyposażonymi w interfejs RS-485 i tworzącymi sieć Modbus. Konwerter pełni funkcje serwera Modbus polegające na połączeniu klientów Modbus poprzez sieć Ethernet.

W trybie nadrzędnym poprzez RS-485 konwerter przekierowuje zapytania Modbus’owe od klientów do urządzeń w sieci Modbus i odsyła klientom odpowiedzi od urządzeń.

ЕТ-485 oferuje:

• elastyczną adresację w sieci Ethernet (przypisanie MAC-adresu, statyczny lub dynamiczny adres IP)
• ochronę dostępu przez sieć Ethernet (hasło w trybie konfiguracji, filtr IP-adresów do konfiguracji lub połączenia z siecią Modbus)
• różne tryby wymiany danych przez sieć Modbus RTU lub ASCII, z kontrolą parzystości (parzysta, nieparzysta lub bez parzystości), szeroki zakres prędkości transmisji, konfigurowalne opóźnienia

Dane techniczne:

• Napięcie znamionowe: 100 – 250V / 140 – 350V / 7 – 24V
• Częstotliwość sieci zasilającej: 47 – 63 Hz
• Interfejs wymiany poprzez sieć Ethernet: 10BASE-T/100BASE-T (skrętka)
• Obsługiwane protokoły sieci Ethernet: MODBUS TCP, HTTP
• Maksymalna liczba podłączeń poprzez protokół MODBUS TCP: 4
• Wbudowane serwery: serwer MODBUS, serwer HTTP
• Interfejs wymiany poprzez sieć MODBUS: RS-485
• Obsługiwane protokoły sieci MODBUS: MODBUS RTU, MODBUS ASCII
• Rezystancja wbudowanego terminatora: 1600 Ω
• Sygnalizacja: diodowa LED
• Czas gotowości do pracy po włączeniu napięcia: ≤ 1 s
• Wyjściowy prąd zwarciowy sterownika RS-485 (maksymalny przy
• napięciu magistrali 12 V): 200 mA
• Pobór mocy: ≤ 1.2 W
• Przeznaczenie konwertera: aparatura rozdzielcza i sterownicza
• Nominalny tryb pracy: długotrwały
• Stopień ochrony urządzenia: IP 20
• Klasa ochrony przed porażeniem prądem elektrycznym: II
• Dopuszczalny poziom zabrudzenia: II
• Kategoria przepięć: II
• Napięcie znamionowe izolacji: 450 V
• Znamionowe wytrzymywane napięcie impulsowe: 2.5 kV
