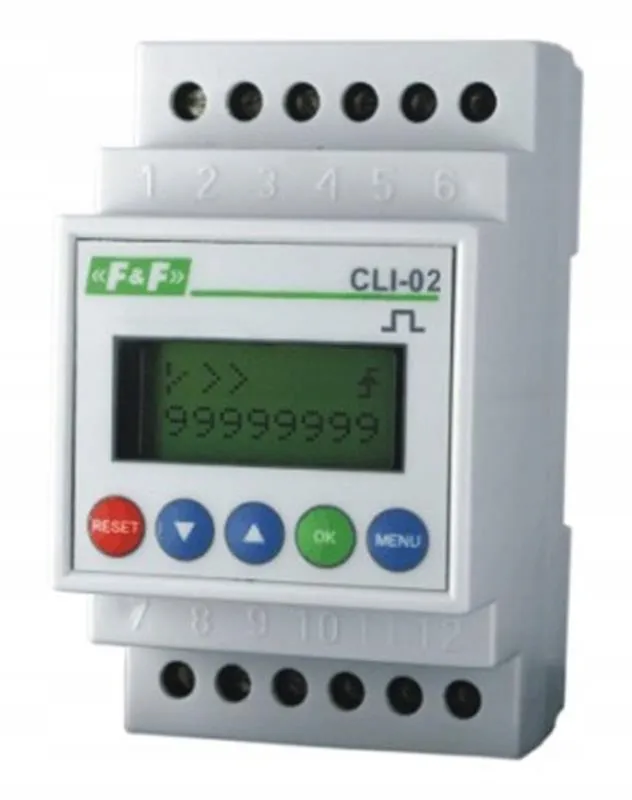

Licznik impulsów CLI-02

Licznik impulsów CLI-02

Programowalny.

Przeznaczenie:

CLI-02 jest programowalnym,wielofunkcyjnym licznikiem elektronicznym umożliwiającym zliczanie impulsów zewnętrznych w zakresie od 0 do 99 999 999 999 (lub przy wykorzystaniu wewnętrznego dzielnika do 99 999 999 999). Impulsy są zliczane według indywidualnego programu ustawionego przez użytkownika. Po osiągnięciu wartości granicznej licznik wykona akcję skonfigurowaną według indywidualnych potrzeb użytkownika.

Funkcje licznika:

•  panel sterujący, umożliwiający zaprogramowanie i monitorowanie pracy urządzenia
•  wejście licznikowe przystosowane do pracy z sygnałami AC/DC o amplitudzie od 10 do 264V i częstotliwości do 50 Hz dla sygnałów AC i  5kHz dla sygnałów DC
•  ustawialny parametr PRÓG z zakresu 1÷99 999 999 określający graniczną liczbę impulsów które mają być zliczone w każdym cyklu pracy
•  tryb odliczania “w dół” od zadanej wartości, z sygnalizacją osiągnięcia zera (np. 9999ˇ0)
•  wybór zbocza impulsu wejściowego (narastające lub opadające), na które reagował będzie licznik
•  zewnętrzne wejście zerujące RESET
•  możliwość automatycznego zerowania licznika lokalnego (praca w pętli) z możliwościa ustawienia wybranej akcji przekaźnika
•  wyjście przekaźnikowe  sygnalizujące osiągnięcie zadanego stanu licznika (styk 1P 8A)
•  wybór akcji przekaźnika: impuls o zadanej długości czasu; zmiana stanu WŁˇWYŁ lub WYŁˇWŁ
•  licznik lokalny, zerowany za pomocą zewnętrznego wejścia zerującego, lub za pomocą przycisku RESET
•  licznik globalny (TOTAL), zliczający wszystkie impulsy (praca w pętli 0ˇ 99 999 999ˇ0ˇ .... lub zerowany z poziomu menu konfiguracyjnego licznika)
•  filtr cyfrowy, umożliwiający ograniczenie maksymalnej częstotliwości zliczanych impulsów (do eliminacji zakłóceń na wejściu licznika)
•  pamięć stanu licznika lokalnego i globalnego po zaniku napięcia zasilania
•  przeskalowanie wartości zczytanych impulsów według zadanego mnożnika lub dzielnika
•  blokada dostępu do menu programowego za pomocą kodu PIN
•  określenie trybu podświetlania wyświetlacza
•  menu programowe w jednym z trzech języków: polskim, angielskim lub rosyjskim

Dane techniczne:

• zasilanie 24÷264V AC/DC

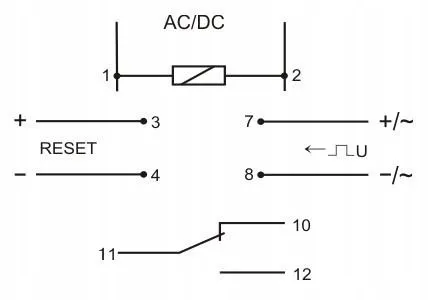

INPUT:

• napięcie - stan niski  0÷5V AC/DC
• napięcie - stan wysoki  10÷264V AC/DC
• częstotliwość dla sygnału DC  <5kHz
• częstotliwość dla sygnału AC  <50Hz

RESET:

• napięcie  24÷264V AC/DC
• styk 1P
• prąd obciążenia 8A
• pobór mocy  1,5W
• temperatura pracy  -20÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 3 moduły (52,5mm)
• montaż na szynie 35mm
