Regulator temperatury RTM-03 Zamel

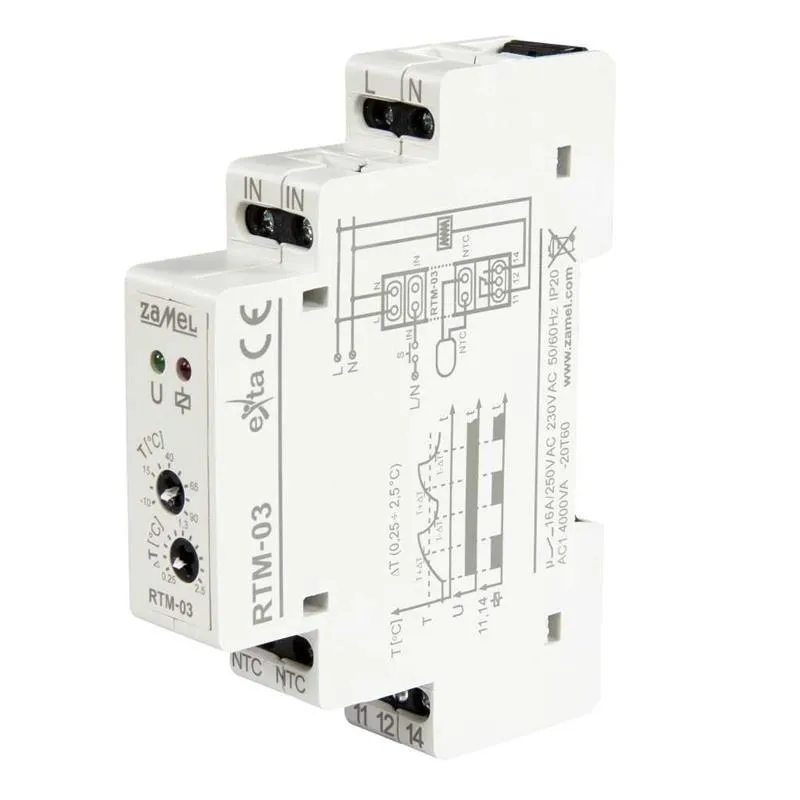

Regulator temperatury RTM-03

Regulator temperatury RTM-03 służy do sterowania odbiornikami (np. grzejniki, ogrzewanie podłogowe) w zależności od temperatury panującej w otoczeniu zewnętrznego czujnika NTC. Urządzenie posiada możliwość regulacji temperatury zadanej za pomocą potencjometru znajdującego się na panelu przednim w zakresie -10 ºC ÷ +90 ºC. Za pomocą drugiego potencjometru możliwy jest wybór jednej z 10 wartości histerezy z jaką ma działać regulator (od 0,25 ºC do 2,5 ºC). Do poprawnej pracy urządzenie wymaga podłączenia zewnętrznej sondy NTC-03. Sonda nie występuje w komplecie z regulatorem i należy nabyć ją oddzielnie. Przewód sondy ma 3 m długości i można go przedłużyć do 50 m przewodem o przekroju 0,2 ÷ 2,50 mm2. Sond nie można łączyć ze sobą.

Cechy:

• Regulacja temperatury w zakresie -10 ºC ÷ +90 ºC,
• kontrolka podłączenia czujnika,
• wejście nocnego obniżenia temperatury o 5 ºC,
• wyjście przekaźnikowe o maksymalnej obciążalności 16 A.
• skokowa regulacja histerezy w zakresie 0,25 ºC do 2,5 ºC,
• kontrolka stanu przekaźnika,
• obudowa jednomodułowa,
• zewnętrzna sonda NTC,
• sterowanie odbiornikami w zależności od temperatury,
• montaż na szynie TH 35,
• Wymiary jednomodułowa (17,5mm) 90×17,5×66 mm
• Waga 90 g

DANE TECHNICZNE (RTM-03)

• Znamionowe napięcie zasilania 230 V AC
• Napięcie maksymalne styków 250 V
• Zakres nastawy temperatury -10 ÷ 90 ºC
• Kategoria użytkowania AC1
• Moc maksymalna przekaźnika 4000 VA
• Układ styków NO/NC
• Prąd przekaźnika 16 A
• Znamionowy pobór prądu 26 mA
• Stopień ochrony obudowy IP20
• Mocowanie obudowy szyna TH35 (PN-EN 60715)
